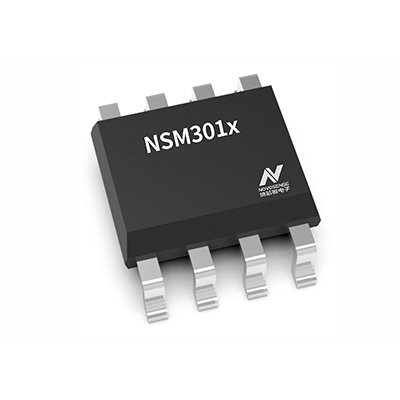

NSM3011
瀏覽器自帶分享功能也很好用哦~NSM301x是一種非接觸式旋轉角度傳感器，在-40°C至125°C的環境溫度范圍內支持360°旋轉角度的精確測量。該系列基于平面霍爾陣列，將兩極磁鐵的角度位置信息通過內部DSP解算，轉化成模擬電壓，PWM，SPI等各種輸出形式。
NSM301x提供SPI和OWI接口用于信號路徑配置以及可擦除編程寄存器塊（MTP），它具有自動增益(AGC)調整模塊，可對信號路徑進行增益調節，以適應不同的機械約束和磁場。這種方法在系統設計方面提供了較大的靈活性，因為它可以直接集成到現有的體系結構中，提供較高的準確度。
NSM301x提供SPI和OWI接口用于信號路徑配置以及可擦除編程寄存器塊（MTP），它具有自動增益(AGC)調整模塊，可對信號路徑進行增益調節，以適應不同的機械約束和磁場。這種方法在系統設計方面提供了較大的靈活性，因為它可以直接集成到現有的體系結構中，提供較高的準確度。
產品詳情
產品特性
? 3~5.5V 寬的工作電壓范圍
? 14 位線性 DAC 模擬量輸出或者 12 位分辨率 PWM 輸出
? 內置自動增益補償電路補償磁鐵溫度特性和 Z 方 向安裝位置公差帶來的增益損失
? 支持四段分段擬合
? 提供±1°精度的角度輸出
? 四段校準后精度可達到±0.2°
? Z 方向可編程閾值判斷開關量輸出
? 具有異常診斷功能
? 差分霍爾檢測可抵御外界雜散磁場
? 提供 SPI 和 OWI 用戶可編程通信接口
? 納芯微創新的斬波以及旋轉電流激勵技術使得角 度溫漂很小
? 工作溫度：-40℃ ~ 125℃
? 符合AEC-Q100 Grade 1質量要求
應用場景
? 工業
- 工業舵機角度傳感器
- 非接觸式旋轉按鈕開關
? 民用
- 家用打印機
- 手持式打標
- 移動幕布角度檢測

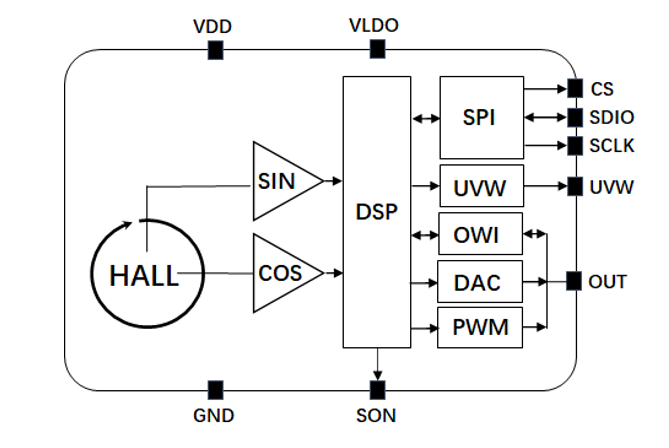

功能框圖
NSM3011
NSM301x是一種非接觸式旋轉角度傳感器，在-40°C至125°C的環境溫度范圍內支持360°旋轉角度的精確測量。該系列基于平面霍爾陣列，將兩極磁鐵的角度位置信息通過內部DSP解算，轉化成模擬電壓，PWM，SPI等各種輸出形式。
NSM301x提供SPI和OWI接口用于信號路徑配置以及可擦除編程寄存器塊（MTP），它具有自動增益(AGC)調整模塊，可對信號路徑進行增益調節，以適應不同的機械約束和磁場。這種方法在系統設計方面提供了較大的靈活性，因為它可以直接集成到現有的體系結構中，提供較高的準確度。
NSM301x提供SPI和OWI接口用于信號路徑配置以及可擦除編程寄存器塊（MTP），它具有自動增益(AGC)調整模塊，可對信號路徑進行增益調節，以適應不同的機械約束和磁場。這種方法在系統設計方面提供了較大的靈活性，因為它可以直接集成到現有的體系結構中，提供較高的準確度。
13764553189
產品詳情
產品特性
? 3~5.5V 寬的工作電壓范圍
? 14 位線性 DAC 模擬量輸出或者 12 位分辨率 PWM 輸出
? 內置自動增益補償電路補償磁鐵溫度特性和 Z 方 向安裝位置公差帶來的增益損失
? 支持四段分段擬合
? 提供±1°精度的角度輸出
? 四段校準后精度可達到±0.2°
? Z 方向可編程閾值判斷開關量輸出
? 具有異常診斷功能
? 差分霍爾檢測可抵御外界雜散磁場
? 提供 SPI 和 OWI 用戶可編程通信接口
? 納芯微創新的斬波以及旋轉電流激勵技術使得角 度溫漂很小
? 工作溫度：-40℃ ~ 125℃
? 符合AEC-Q100 Grade 1質量要求
應用場景
? 工業
- 工業舵機角度傳感器
- 非接觸式旋轉按鈕開關
? 民用
- 家用打印機
- 手持式打標
- 移動幕布角度檢測
功能框圖
