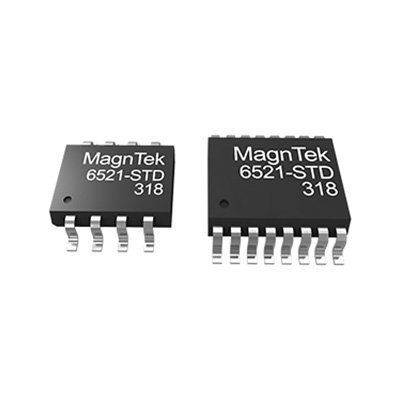

瀏覽器自帶分享功能也很好用哦~MT652x是新一代基于水平霍爾及聚磁片(IMC)技術原理的磁性角度和位置檢測傳感器芯片。該芯片內部包含了兩對互成90°放置的水平霍爾陣列及聚磁片，能夠根據不同的型號配置來實現對XY，XZ以及YZ平面的磁場變化檢測，并輸出正弦、余弦兩路電壓信號,再經后續電路的放大、補償和計算后得到角度值(α) 。MT652x的OUT輸出管腳提供可編程選擇的模擬輸出、PWM和SENT輸出。并且這三種輸出，都可以對輸出曲線進行任意8點或者17點（16段)等分的編程。MT652x還提供了輸出單線(OWI)和3線SPI兩種通信接口，供用戶讀取16比特的絕對值角度數據和讀寫其他內部寄存器。用戶也可以通過SPI和OWI接口對芯片內部的EEPROM進行燒錄操作。對于一些特殊應用，MT652x還單獨提供了一個角度位置的開關量輸出(SWO)，開關點和開關遲滯窗口的參數均為用戶可編程。
MT652x作為一顆主要面向汽車應用的芯片，芯片內部設計了一系列的自檢、診斷等功能安全機制，可以支持單路芯片ASIL-B、雙路芯片ASIL-B (D)的功能安全要求。
產品特性
? MT6521，XY；MT6522,XZ；MT6521，YZ
? 工作電壓(V)：4.5~5.5
? 工作溫度 (℃)：-40~160
? 汽車級認證：Yes
? ISO26262：Yes
? 輸出過壓保護：18V
? 冗余設計封裝：Yes
? 模擬輸出曲線編程：任意8點或者17點等分
? PWM輸出：Yes
? 數字接口：SPI，SENT
? ABZ增量輸出：No
? 角度精度：<±1.0°
? 封裝：SOP-8,TSSOP-16
? 過壓保護、過流保護、短線診斷、弱磁報警、強磁報警等自診斷功能
? 符合AEC-Q100 Grade 0質量要求
應用場景
? 對于一些特殊應用，MT6521還單獨提供了一個角度位置的開關量輸出(SWO)，開關點和開關遲滯窗口的參數均為用戶可編程。
? MT6521作為一顆主要面向汽車應用的芯片，芯片內部設計了一系列的自檢、診斷等功能安全機制，可以支持單路芯片ASIL-B、雙路芯片ASIL-B (D)的功能安全要求。
相關資源
MT652x
MT652x是新一代基于水平霍爾及聚磁片(IMC)技術原理的磁性角度和位置檢測傳感器芯片。該芯片內部包含了兩對互成90°放置的水平霍爾陣列及聚磁片，能夠根據不同的型號配置來實現對XY，XZ以及YZ平面的磁場變化檢測，并輸出正弦、余弦兩路電壓信號,再經后續電路的放大、補償和計算后得到角度值(α) 。MT652x的OUT輸出管腳提供可編程選擇的模擬輸出、PWM和SENT輸出。并且這三種輸出，都可以對輸出曲線進行任意8點或者17點（16段)等分的編程。MT652x還提供了輸出單線(OWI)和3線SPI兩種通信接口，供用戶讀取16比特的絕對值角度數據和讀寫其他內部寄存器。用戶也可以通過SPI和OWI接口對芯片內部的EEPROM進行燒錄操作。對于一些特殊應用，MT652x還單獨提供了一個角度位置的開關量輸出(SWO)，開關點和開關遲滯窗口的參數均為用戶可編程。
MT652x作為一顆主要面向汽車應用的芯片，芯片內部設計了一系列的自檢、診斷等功能安全機制，可以支持單路芯片ASIL-B、雙路芯片ASIL-B (D)的功能安全要求。
產品特性
? MT6521，XY；MT6522,XZ；MT6521，YZ
? 工作電壓(V)：4.5~5.5
? 工作溫度 (℃)：-40~160
? 汽車級認證：Yes
? ISO26262：Yes
? 輸出過壓保護：18V
? 冗余設計封裝：Yes
? 模擬輸出曲線編程：任意8點或者17點等分
? PWM輸出：Yes
? 數字接口：SPI，SENT
? ABZ增量輸出：No
? 角度精度：<±1.0°
? 封裝：SOP-8,TSSOP-16
? 過壓保護、過流保護、短線診斷、弱磁報警、強磁報警等自診斷功能
? 符合AEC-Q100 Grade 0質量要求
應用場景
? 對于一些特殊應用，MT6521還單獨提供了一個角度位置的開關量輸出(SWO)，開關點和開關遲滯窗口的參數均為用戶可編程。
? MT6521作為一顆主要面向汽車應用的芯片，芯片內部設計了一系列的自檢、診斷等功能安全機制，可以支持單路芯片ASIL-B、雙路芯片ASIL-B (D)的功能安全要求。
